后扩底锚栓又名模扩底锚栓、后切式锚栓,是建筑锚栓中非常成熟的产品,其承载力以及抗震性能都比较优越。幕墙规范上明确规定预埋板需使用两扩底锚栓两化学锚栓固定。
后扩底锚栓的施工较为复杂,打孔后一定要扩孔方能发挥锚栓的整体性能。因为需要扩孔,工人在扩孔时碰到钢筋的概率就比较大,一旦碰到钢筋扩孔就扩不开了,特别是大规格锚栓,所以后扩底M20及以上的型号基本很少用。
与自扩底锚栓相比,安装到位的后扩底锚栓有着更高的安全性能。

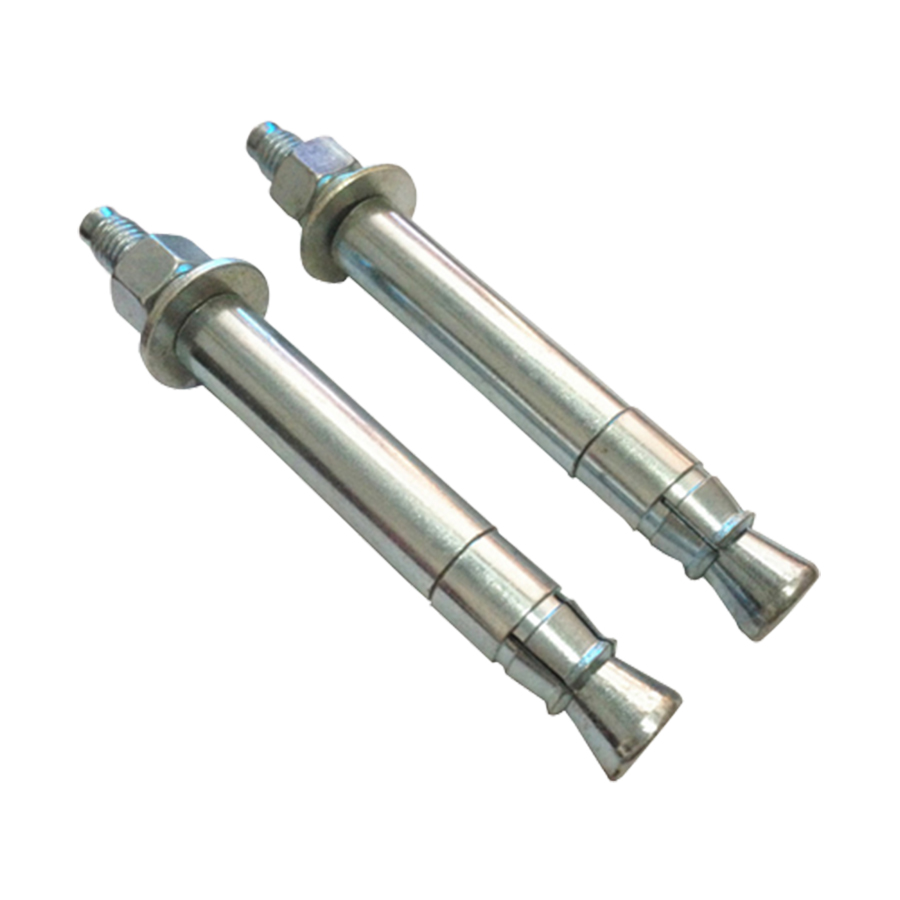

图一 . 后扩底锚栓
后扩底锚栓的施工步骤如下:
(1)使用直孔钻头钻相应直径和深度的孔;
(2)使用专用扩底钻头在底部摇动使底部胀开成楔形孔;
(3)使用吹灰机对准孔位吹灰直至孔内无灰尘溢出;
(4)使用榔头或电锤配合敲击套筒向下敲击后扩底锚栓,使底部胀开即可完成锚固。

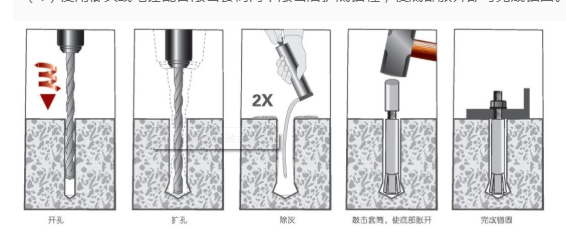

图二 . 后扩底锚栓安装示意图
注:安装时需使用电锤、直孔钻头、扩孔钻头、吹灰机和敲击筒这四种安装工具,其中厂家会提供扩底钻头和敲击筒,其它可能需要选配和自购。
