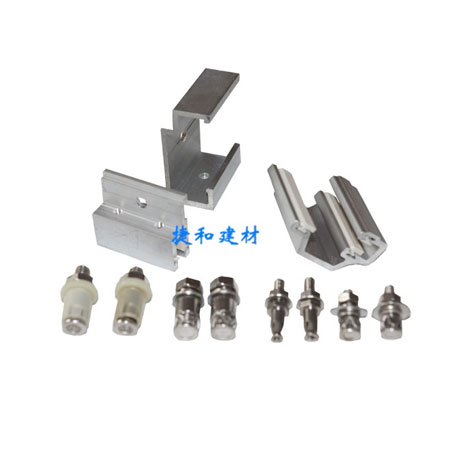

背栓式挂件常见的规格一共有三种,分别是H型,耳型和C型。H型为铝合金主体、两片尼龙条(胶条)、两个调节螺丝组成,通常用于薄石材及陶瓷版的干挂。
背栓(敲击式)还具有以下优点:安装过程易于控制,适用广泛,施工方便快捷。锁键式固定,初始安装应力几乎可以忽略。封闭式的Z型弹性压环结构,可完全分散普通背栓应用时,石材和背栓之间因温度应变不同导致的温度应力。
在天然石材板材上的极限破坏形式为板材锥形破坏,非常安全。通过调整钻孔深度,可以使得板表面和背栓孔底保持恒定的距离,以补偿板厚公差。同样的应用荷载下,可以通过优化背栓位置来降低板面弯曲应力。
背栓式挂件的使用介绍如下:
内螺纹设计,有效防止扩压环松动脱落。背栓式的石材幕墙好做。因为其工厂化的加工已完成,在工地的安装更快捷了。且易于调整和、更换。开槽挂件式:通过SE挂件可对石材进行干挂。连接石材处,S和E挂件均用专用胶水与石材粘合。
每块石材安置4种这样的配置。根据图上的位置,石材下端处用S挂件固定,此时S挂件作为主要承重端。石材上端处用E挂件固定,可对左侧受力起到支撑作用。
