金属幕墙与石材幕墙工程技术规范JGJ133-2013技术要求汇总

1、适应范围：非抗震设计和抗震设防烈度为 6、7、8 度的民用建筑金属幕墙和天然石材幕墙工程；当石材幕墙高度超过 100m 时应采用花岗石。

2、当主龙骨为钢龙骨，且钢龙骨需要氟碳漆喷涂或聚氨酯漆喷涂时，漆膜的厚度不宜小于 35μm，在空气污染严重及海滨 地区，涂膜厚度不宜小于 45μm。

3、石材面板需满足：

A、石材幕墙面板宜采用功能用途的花岗石板材

B、石板宜进行表面防护处理。吸水率不大于 1%，当大于1%时，应进行表面防护处理，处理后的含水率不应大于 1%。

C、于严寒地区和寒冷地区的石材，其冻融系数不宜小于 0.8。

D、花岗石的试验平均值 f rm不应小于 10.0 N/mm2 ，标准值f rk 不应小于 8.0 N/mm2。

E、幕墙高度超过 100m 时，花岗石面板的弯曲强度试验平均值f rm不应小于 12.0 N/mm2 ，标准值 frk 不应小于 10.0 N/mm2 ，厚度不应小于 30mm。

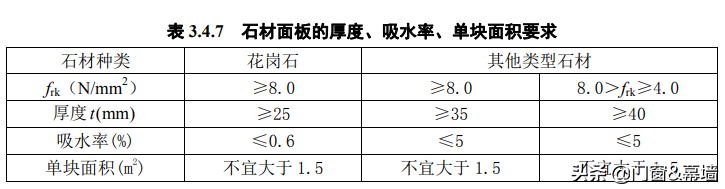

F、幕墙用石材还应符合下表要求：

烧毛板和天然粗糙表面的石 板，其最小厚度应按表中数值增加 3mm 采用。

4、 金属面板需满足：

A、单层铝板宜采用铝锰合金板、铝镁合金板。

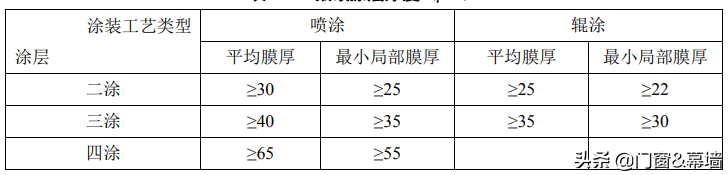

B、铝板表面采用氟碳涂层时，氟碳树脂含量不应低于树脂总量的 70%，同时膜厚应满足：

涂层厚要求

C、单层铝板的板基厚度宜为：

D、不锈钢板作面板时，其截面厚度，当为平板时不宜小于 2.5mm，当为波纹板时，不宜小于 1.0mm。

5、与单组份硅酮结构密封胶配合使用的低发泡间隔双面胶带，应具有透气性。

6、宜采用聚乙烯泡沫棒作填充材料，其密度不宜大于 37kg/m3。

7、石材幕墙单块花岗石石材面板的面积不宜大于 1.5m2 ；其他石材面板的面积不宜大 于 1.0m 2 。

8、金属面板板缝宽度不宜小于 10mm，石材幕墙面板的板缝宽度不宜小于 8mm。

9、层间防火做法应符合：

A、 在窗槛墙部位宜采用上下两层水平防火封堵构造。当采用一层防火封堵时，防火封堵构造应 位于窗槛墙的下部。

B、水平防火封堵构造应采用不小于 1.5mm 镀锌钢板与主体结构、幕墙框架可靠连接；钢板支撑 构造与主体结构、幕墙构部件以及钢承托板之间的接缝处应采用防火密封胶密封。

C、当采用岩棉或矿棉封堵时，应填充密实，填充厚度应不小于 100mm。

10、倒挂石材面板宜采用背栓连接，并宜设置穿透性金属挂件或金属边框，面板背面应进行增强 整体性的表面处理。

11、凸出幕墙大面的装饰线条宜采用背栓或长螺栓连接。

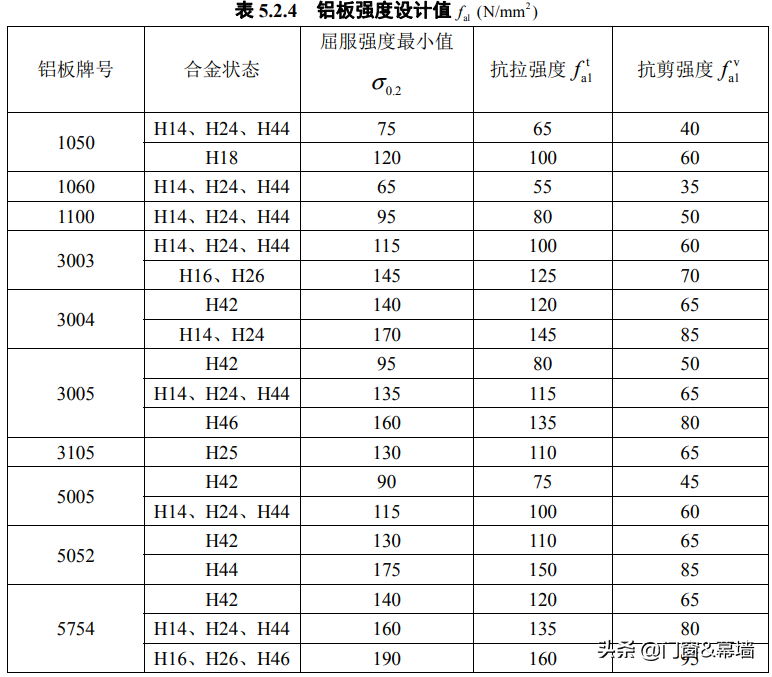

12、各系铝板强度的限值：

13、槽式预埋件的中心线离混凝土构件边缘不应小于 75mm，钢筋的混凝土保护层厚度不应小于 30mm。

14、幕墙支承结构与主体结构的连接可采用螺栓连接或焊接，并不宜全部采用焊接。连接件钢板 厚度不宜小于 5mm；采用螺栓连接时，螺栓直径不宜小于 10mm，螺栓数量不应少于 2 个。

15、对采用非花岗石石材面板和幕墙高度超过 100m 的花岗岩石材面板宜采用背栓连接。

16、开放式板缝石材挂件应采用铝合金型材或不锈钢材，不锈钢材质宜为 316。

17、封闭式注胶板缝石材胶缝厚度不应小于 3.5mm，宽度不宜小于厚度的 2 倍；挂件应采用铝合金型材或不锈钢，不锈钢材质可采用316或304。

18、对于采用挂件安装方式的石材，挂件要求：A、不应采用T挂件；B、不锈钢挂件的截面厚度不宜小于 3mm；C、铝挂件截面厚度不宜小于 4mm；D、在石材面板重力荷载作用下，挂件挠度不宜大于 1.0mm。

19、较大尺寸的转角组拼应在组拼的石材背面阴角或阳角处加 设不锈钢或铝合金型材支承件组装固定，并应符合：A、不锈钢支撑件的截面厚度不应小于 2mm；铝合金型材截面厚度不应小于 3mm；B、支撑组件的间距不宜大于 500mm，支撑组件的数量不宜少于 3 个。

20、不折边的铝塑复合板和蜂窝铝板应采取封边措施。

21、金属板可根据受力要求设置加强肋。铝塑复合板折边处应设置边肋，边肋与折边可采用铝铆 钉连接。加强肋可采用金属方管、槽形或角形型材，加强肋的截面厚度不应小于 1.5mm。作为金属板支承边的中肋应与边肋或单层铝板的折边可靠连接。中肋与中肋的连接应满足传力要求。

22、金属板材沿周边可采用压块或挂钩固定于横梁或立柱上。压块和非通长挂钩的中心间距不应 大于 300mm。固定压块的螺钉或螺栓的直径不宜小于 4mm。

23、固定面板的铆钉、螺钉或螺栓孔，孔中心至板边缘的距离不应小于 2 倍的孔径；相邻孔中心距不应小于 3 倍的孔径，相邻孔中心距边不应大于 300mm。

24、短槽连接的石材面板，槽口深度大于 20mm 的有效长度不宜大于 80mm，也不宜比挂件长度长 10mm 以上，槽口深度宜比挂件入槽深度大 5mm；槽口端部与石板对应端部的距离不宜小于板厚的 3 倍，也不宜大于 180mm。槽口宽度不宜大于 8mm，也不宜小于 5mm。

25、短槽式连接挂件宜采用只固定一块石材面板的 L 形挂件，其长度不宜小于 40mm。挂件入槽深度不宜 小于 10mm，也不宜大于 20mm。不宜采用同一方向的上斜式挂件。

26、通槽连接的石材面板，其槽口深度可为 20mm～25mm，槽口宽度可为 6mm～12mm。

27、通槽式挂件入槽深度不宜小于 15mm，长度宜小于槽长 5mm。承托石板处宜设置弹性垫块，垫块厚 度不宜小于 3mm。

28、背栓材质不宜低于组别为 A4 的奥氏体不锈钢。背栓直径不宜小于 6mm，不应小于 4mm。背栓的连接件厚度不宜小于 3mm，可采用不锈钢材或 铝合金型材。

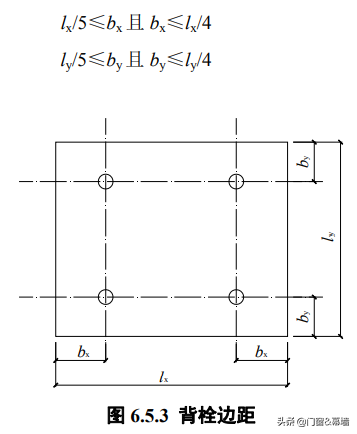

29、背栓的中心线与石材面板边缘的距离不宜大于 300mm，也不宜小于 50mm；背栓与背栓孔间 宜采用尼龙等间隔材料，防止硬性接触；背栓之间的距离不宜大于 1200mm，且应符合：

背栓开孔要求

30、面积较小的背栓石材面板，当采用单点或两点背部连接时，应采取附加的固定措施。

31、横梁连续多跨设置时，每段横梁长度不宜大于 9m；相邻两段连梁之间应留空隙，空隙宽度不宜小于 10mm。

32、铝立柱孔壁与横梁之间直接采用螺纹受拉、压连接时，应进行螺纹受力计算，其螺纹连接处 的型材局部加厚部位的壁厚不应小于 4mm，宽度不应小于 13mm。

33、单层铝板折弯加工时，折弯外圆弧半径不应小于板厚的 1.5 倍；采用开槽折弯时，应控制刻槽深度，保留的铝材厚度不应小于 1.0mm，并在开槽部位采取加强措施。

34、作为面板支承的加强肋，其端部与面板折边相交处应连接 牢固。

35、石材幕墙采用开放式宜采用316材质的连接挂件，封闭式宜采用 304材质的连接挂件。

36、背栓的螺杆直径不小于 6.0 mm。锚固深度不宜小于石材厚度的 1/2，也不宜大于石材厚度的 2/3。
